防雷检测必修课 ||索道工程防雷装置检测的技术重点与注意事项
《中华人民共和国特种设备安全法》规定，索道属于特种设备。由于索道大多位于山岳型景区，索道架空安装等因素，雷击风险较大，同时客运站大多人员密集，一旦遭受雷击，容易造成索道设备损失与人员的伤亡。
由于索道工程的特殊性，需要重点关注索道的防雷分类、站房接地、支架接地、站房接触电压与跨步电压防护以及浪涌保护器安装等。
一、索道工程的防雷分类
索道的防雷分类既遵守了《建筑物防雷设计规范》（GB 50057）的原则，但有其特别的规定。站房不单独分类，按索道的年预计雷击次数计算、分类。
在可能发生对地闪击的地区，根据索道年预计雷击次数，索道工程划分为以下三类防雷索道工程：索道预计年雷击次数大于1.0次时，应划为第一类防雷索道工程；索道预计年雷击次数大于0.5且不大于1.0次时，应划为第二类防雷索道工程；索道预计年雷击次数不大于0.5次时，应划为第三类防雷索道工程。

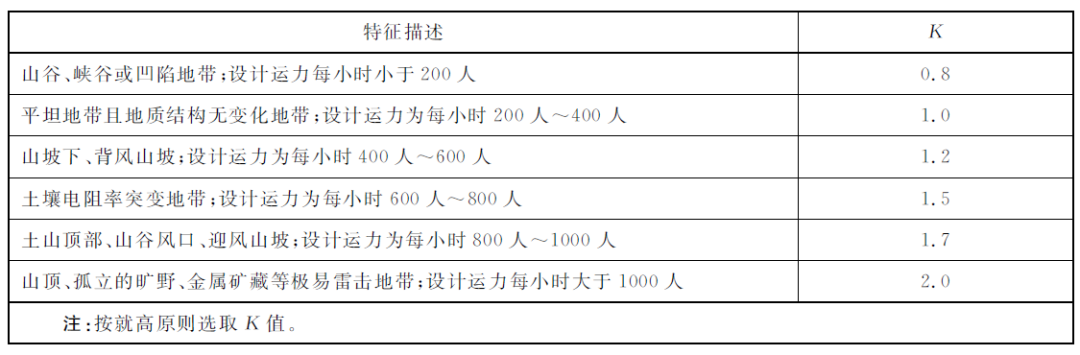

索道预计雷击次数计算时，山洞内的索道不计算等效截收面积，环境校正系数 K 的参考值如下：
二、接地电阻

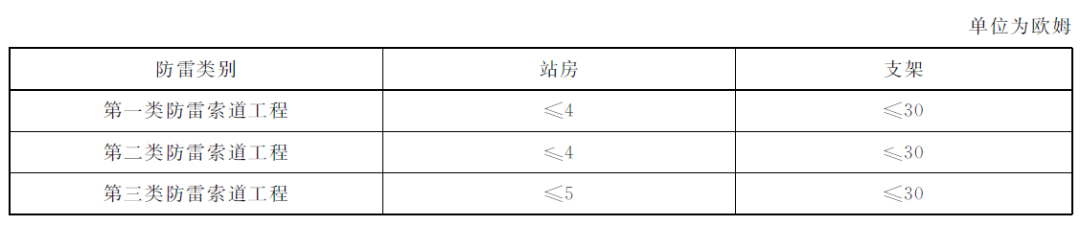

索道防雷装置冲击接地阻值要求

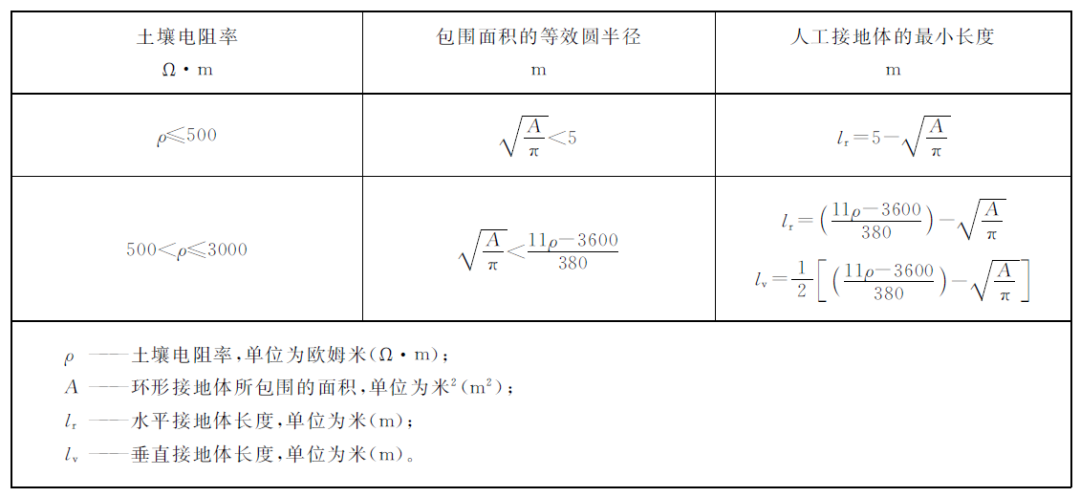

第一类防雷索道工程站房环形接地体所包围面积的等效圆半径符合要求时，每根引下线的冲击接地电阻可不作规定。当等效圆半径或接地电阻不符合要求时，应增设人工接地体，其最小长度应符下表的规定。
第一类防雷索道站房接地装置要求

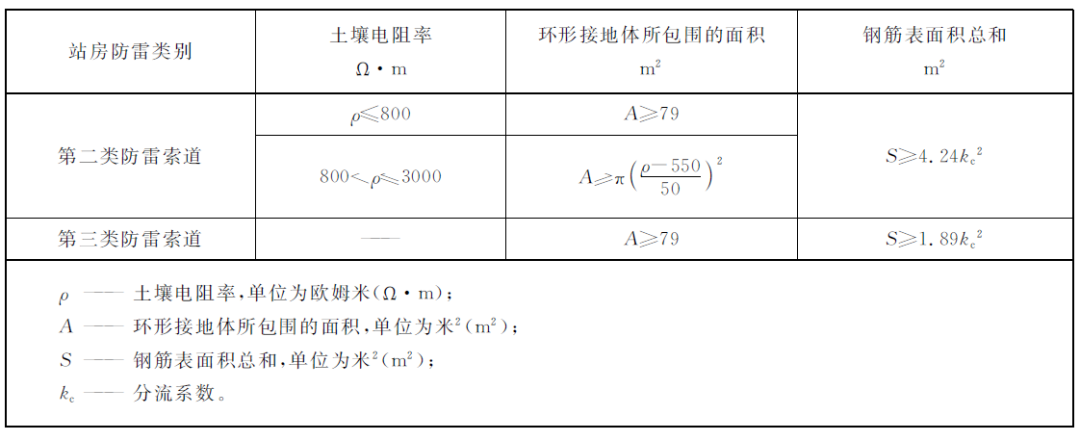

第二类、、第三类防雷索道站房宜利用建筑物基础内钢筋网作为自然接地体，在站房周围地面以下距地面不应小于0.5m，每根引下线所连接的钢筋表面积总和应符合下表的规定。
站房基础接地体的钢筋面积
三、索道支架接闪器的选择

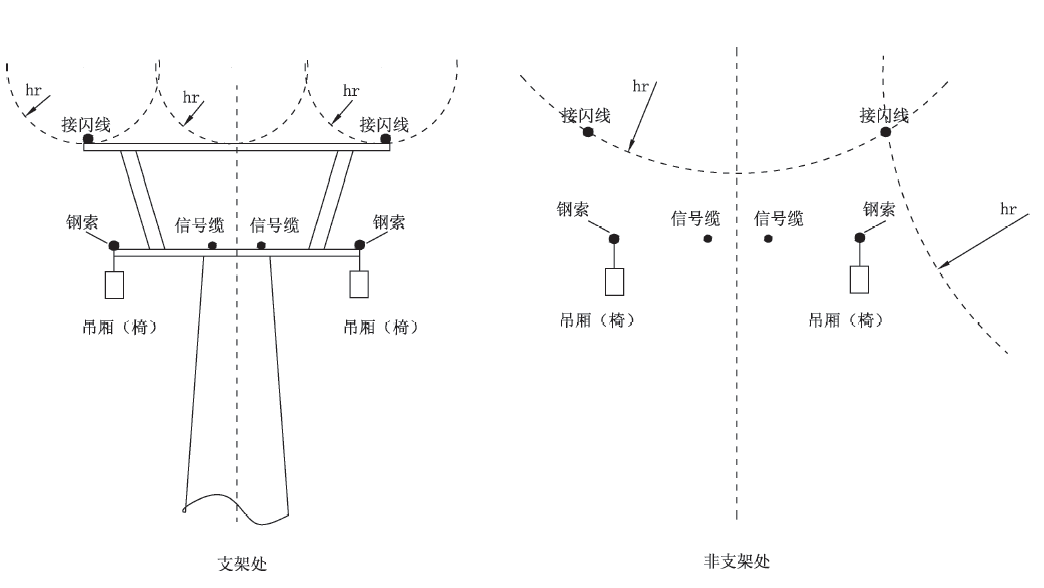

建在雷击频繁地区的索道，宜在承载索或运载索的上方设置单避雷线或双避雷线。第二类及以上防雷索道宜在全段架设接闪线作为接闪器。接闪线终端不宜与站房防雷装置连接，安装位置参下图。第三类防雷索道宜在容易雷击地带架设接闪线或利用运载索作为接闪器。金属支架自身可作为接闪器，或在支架顶部安装接闪短杆。接闪器的材料、结构和最小截面积应符合相关规定。
四、防止接触电压和跨步电压措施
由于索道站房人员密集，防止接触电压和跨步电压措施务必严格检测。应符合下列措施之一：
设置防雷安全警示、护栏，使进入距引下线3m范围内地面的可能性减小到最低限度；
用网状接地装置对地面作均衡电位处理；
地面以下0.5m至地面的接地线宜采用耐受100kV(1.2/50μs)冲击电压的绝缘层 隔离或绝缘引下线，0.5m以下部分应剥离绝缘层，使导体与土壤接触。
引下线3m范围内地表层的土壤电阻率不小于50kΩ·m，可在表层敷设5cm厚沥青层；
五、浪涌保护器
在进入站房的总配电箱内应装设Ⅰ级试验的SPD；在电缆与架空线连接处，应装设户外型SPD。SPD、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻值不宜大于10Ω。SPD 应选用I级试验产品，其电压保护水平Up 应小于或等于4.0kV，每台SPD 应选冲击电流Limp等于或大于12.5kA；若不是户外型SPD，选用的户内型SPD其使用温度应满足安装处的环境温度，并应安装在防护等级IP54型箱内。

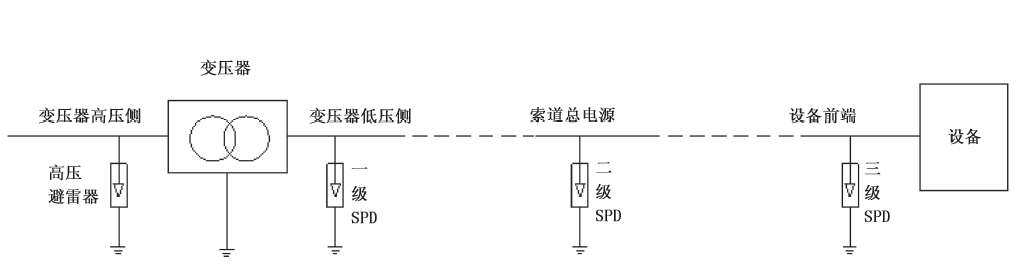

分配电箱、终端配电盘安装宜选择限压型SPD，分级配合参见下图。
使用直流电源的信息设备，视其需要选用适配的直流电源SPD。当电压开关型SPD 至限压型SPD 之间的线路长度小于10 m、限压型 SPD 之间的线路长度小于5m 时，在两级SPD 之间应加装退耦装置。当SPD 具有能量自动配合功能时，SPD 之间的线路长度不受限制。SPD 应有过电流保护装置，外封装应为阻燃型材料，并宜有劣化显示、报警等功能。
电源SPD 的接地应就近接到等电位电气预留端子上。
信号SPD 应根据线路的工作频率、传输介质、传输速率、传输带宽、工作电压、接口形式、特性阻抗等参数选用电压驻波比和插入损耗小的信号SPD。
六、控制机房屏蔽措施
控制机房应设在站房的低层中心部位，其设备应远离外墙结构柱；当机房屏蔽未达到设备电磁环境要求时，应设金属屏蔽网或金属屏蔽室。金属屏蔽网(室)应就近与等电位接地端子板连接。为减少闪电电磁干扰，各类站房的屏蔽措施应符合：当屏蔽是由屋顶金属表面、金属(门窗)框架或钢筋混凝土的钢筋等自然构件组成时，穿过这类屏蔽的导电金属物应就近与其做等电位连接；当采用屏蔽电缆时，应在屏蔽层两端及防雷区交界处做等电位连接并接地；当采用非屏蔽电缆和屏蔽电缆只能在一端做等电位连接时，应采用两层屏蔽或穿金属管敷设。
七、防雷检测报告
防雷检测报告，特别是站房、支架及金属构件接地电阻是索道安全检测的重要组成部分，相关要求见《客运索道使用管理》（GB/T 41094）。
八、索道工程防雷装置检测依据主要有：
《建筑物防雷设计规范》（GB 50057）
《建筑物防雷工程施工与质量验收规范》（GB50601）
《防雷装置安全检测技术规范》（ GB/T21431）
《客运架空索道安全规范》（GB 12352）
《货运架空索道安全规范》（GB/T 12141）
以上供检测人员参考。
