大地网接地电阻测试仪的使用场景及测试方法
大型接地装置包括110Kv以上变电站接地装置，装机容量200MW以上火电厂和水电厂接地装置或等效面积5000m2以上的接地装置。大地网接地电阻测试仪主要用于大型接地装置接地电阻的测试，广泛推荐使用在地铁、大型风电、光伏发电场所的接地电阻测试。

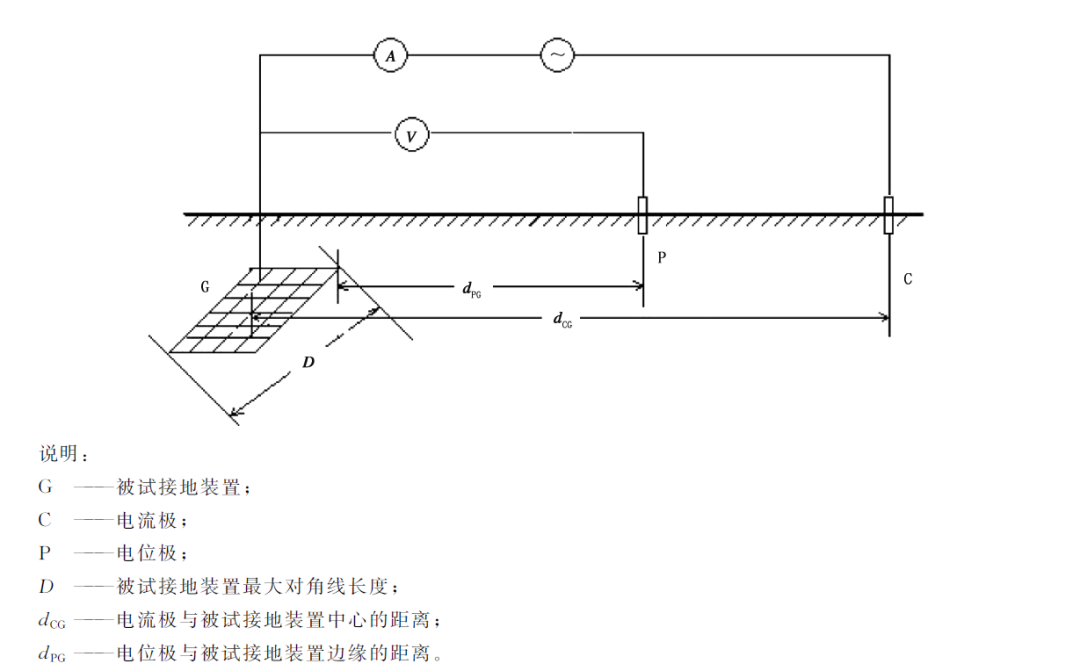

大型接地装置测试方法多采用电流—电压表三极法（直线法）。电流线和电位线同方向（同路径）放设称为三极法中的直线法，见下图 。 dPG 通常为0.5~0.6倍dCG 。电位极P应在被测接地装置 G 与电流极C 连线方向移动三次，每次移动的距离为dCG 的5%左右，若三次测试的结果误差在5%以内即可。
一、测试电源的选择
宜采用异频电流法测试接地装置的工频特性参数。试验电流频率宜在40 Hz~60 Hz范围，标准正弦波波形，电流幅值通常不宜小于3A。对于试验现场干扰大的时候可加大测试电流，同时需要特别注意试验安全。
如果采用工频电流测试接地装置的工频特性参数，应采用独立电源或经隔离变压器供电，并尽可能加大试验电流，试验电流不宜小于50A并应特别注意试验的安全问题，如电流极和试验回路的看护。
二、测试回路的布置
按下列要求布置测试回路：
测试接地装置工频特性参数的电流极应布置得尽量远，通常电流极与被试接地装置中心的距离dCG 应为被试接地装置最大对角线长度D 的4~5倍；对超大型的接地装置的布线可利用架空线路做电流线和电位线；当远距离放线有困难时，在土壤电阻率均匀地区dCG 可取2D，在土壤电阻率不均匀地区可取3D。
三、注意事项：
(一)测试回路应尽量避开河流、湖泊、道路口；尽量远离地下金属管路和运行中的输电线路，避免与之长段并行，当与之交叉时应垂直跨越。
（二）电流线和电位线之间都应保持尽量远距离，以减小电流线与电位线之间互感的影响。
（三）测试过程中电流线和电位线均应保持良好绝缘，接头连接可靠，避免裸露、浸
水。
（四）试验期间电流线不应断开，电流线全程和电流极处应有专人看护。
四、参考标准：
《接地装置冲击特性参数测试导则》（DL/T 266）
《地铁雷电防护装置检测技术规范》（QX498）
