防雷知识 | 法兰跨接 "避雷指南"，防雷 / 防静电 / 消防规范要点一次看懂
在易燃易爆场所或者危化场所中经常看到大量的法兰盘和跨接线，跨接线作为等电位连接的方式保持法兰盘跨接的电位均衡。起到防雷电和防静电的作用。另外雷电因其具有雷电感应的特点，在雷暴云经过时，位于下方的管道等装置会出现感应电荷。法兰盘起到了防雷和防静电的双重作用。总之最重要的是确保等电位的连接可靠，具体如何算可靠，可用等电位连接测试仪进行测试。
一、防雷领域
-

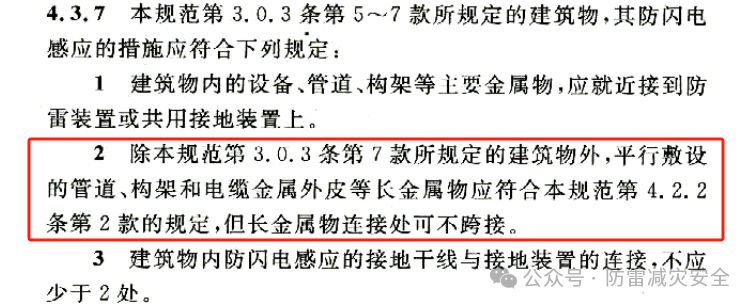

《建筑物防雷设计规范》（GB50057-2010）
-

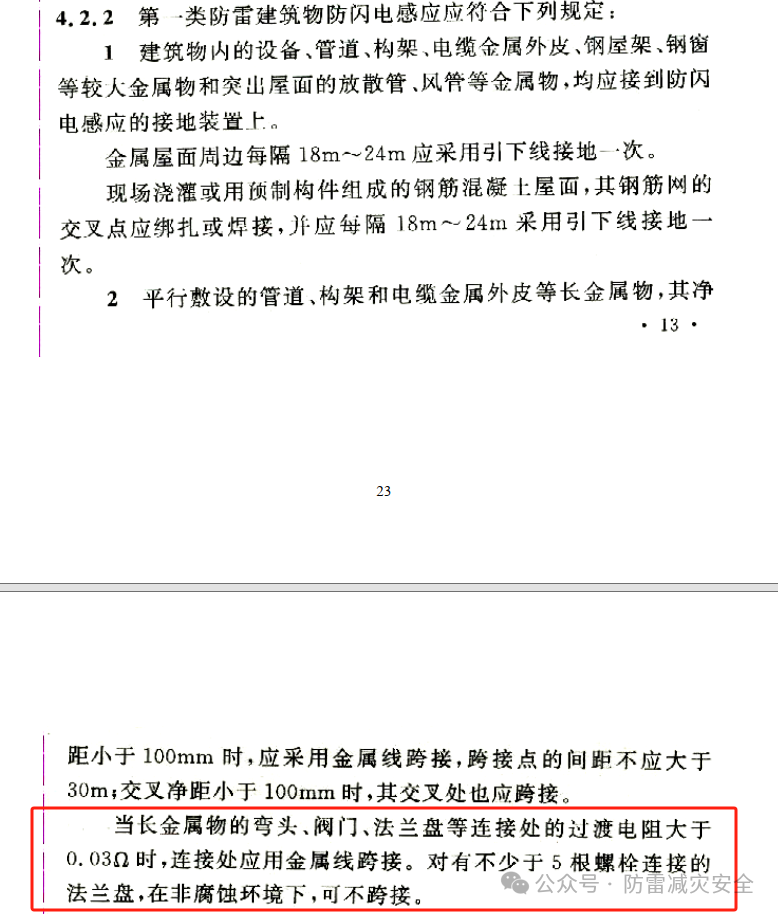

条款4.2.2
要求第一类防雷建筑物的长金属物（如法兰盘）连接处过渡电阻若大于0.03Ω，需跨接；若法兰螺栓数量≥5且在非腐蚀环境下，可不跨接。

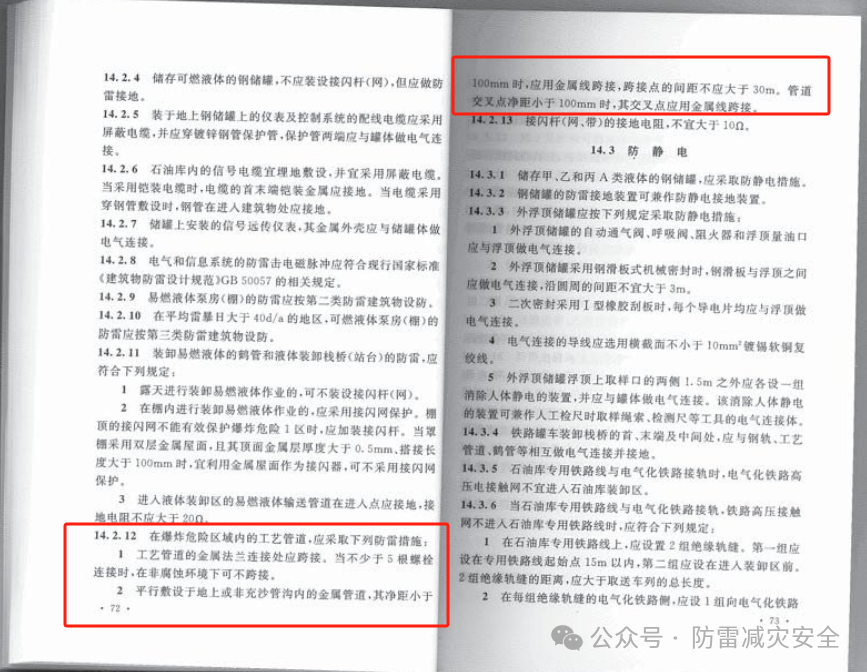

2.《石油库设计规范》（GB50074-2014）
-
条款14.2.12
爆炸危险区域内工艺管道的金属法兰应跨接，若螺栓≥5且在非腐蚀环境下可不跨接。条文说明明确跨接目的为防雷击火花。
二、防静电领域
1、《石油化工静电接地设计规范》（SH/T 3097-2017）
-
要求法兰至少有2个螺栓或卡子间具备良好导电接触面，无需额外跨接线；强调导电接触面需去除防腐涂层。

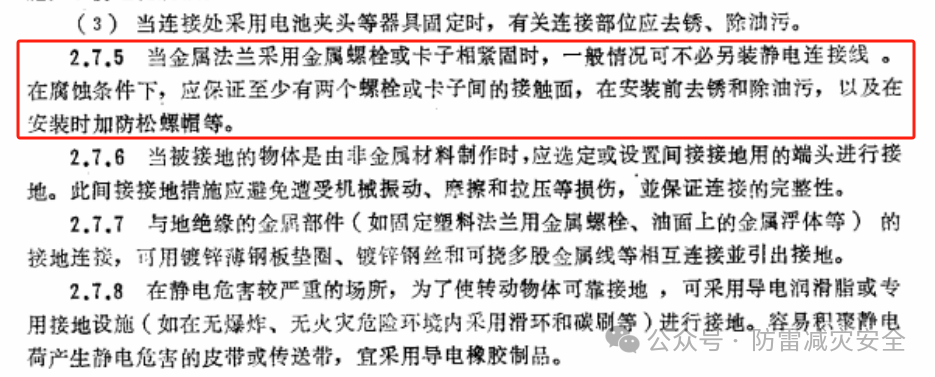

2.《化工企业静电接地设计规程》（HG/T 20675-1990）
-
法兰采用金属螺栓紧固时，一般无需跨接；腐蚀环境下需保证至少2个螺栓接触面导电良好

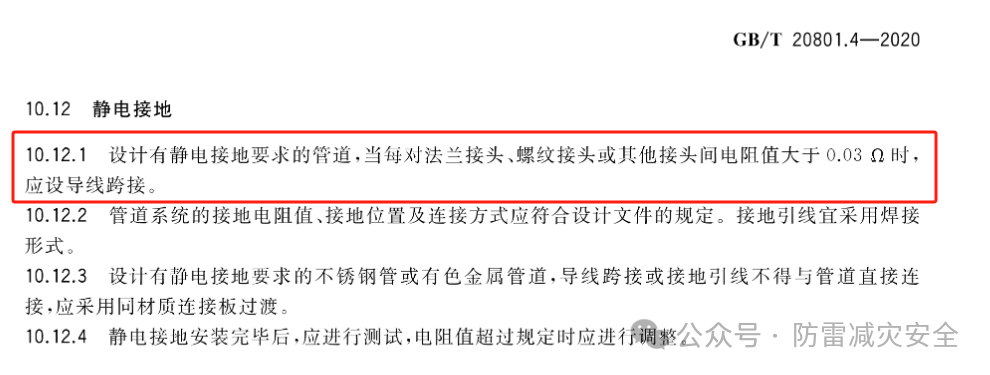

3.《压力管道规范 工业管道》（GB/T 20801.4-2020）
-
条款10.12.1
法兰接头间电阻值＞0.03Ω时需跨接；不锈钢或钛管道需通过同材质过渡板连接。
三、消防及综合安全领域
-

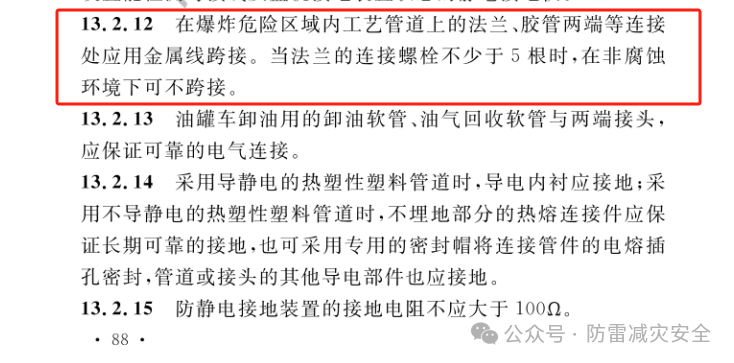

《汽车加油加气加氢站技术标准》（GB50156-2021）
-
条款13.2.12
爆炸危险区域内的法兰需跨接；若螺栓≥5且在非腐蚀环境下可不跨接，条文说明强调防静电及雷电火花。

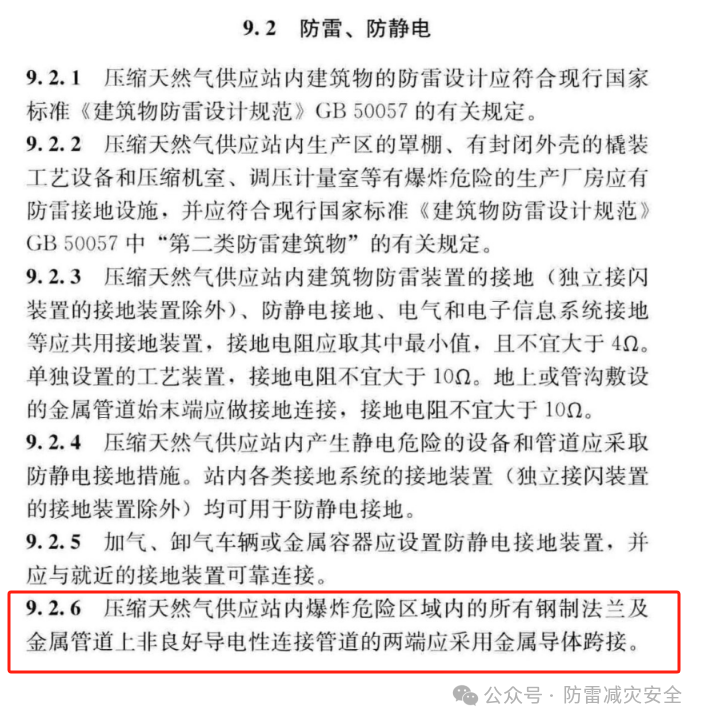

2.《压缩天然气供应站设计规范》（GB51102-2016）
-
条款9.2.6
爆炸危险区域内法兰两端需跨接，且跨接不得影响法兰密封性。
四、关键共性要求
-
螺栓数量与导电性
-
非腐蚀环境下，螺栓≥5且接触良好时可不跨接；腐蚀环境需确保至少2个螺栓导电接触面清洁。
-
过渡电阻阈值
-
防雷领域要求≤0.03Ω（GB50057），防静电领域无明确电阻值要求，但需确保导电通路。
-
跨接材料
-
需采用黄绿铜芯软导线（≥4mm²），不锈钢/钛管道需通过同材质过渡板连接。
